SIMONEソフトウェア
ユーザー環境
インタラクティブネットワーク編集

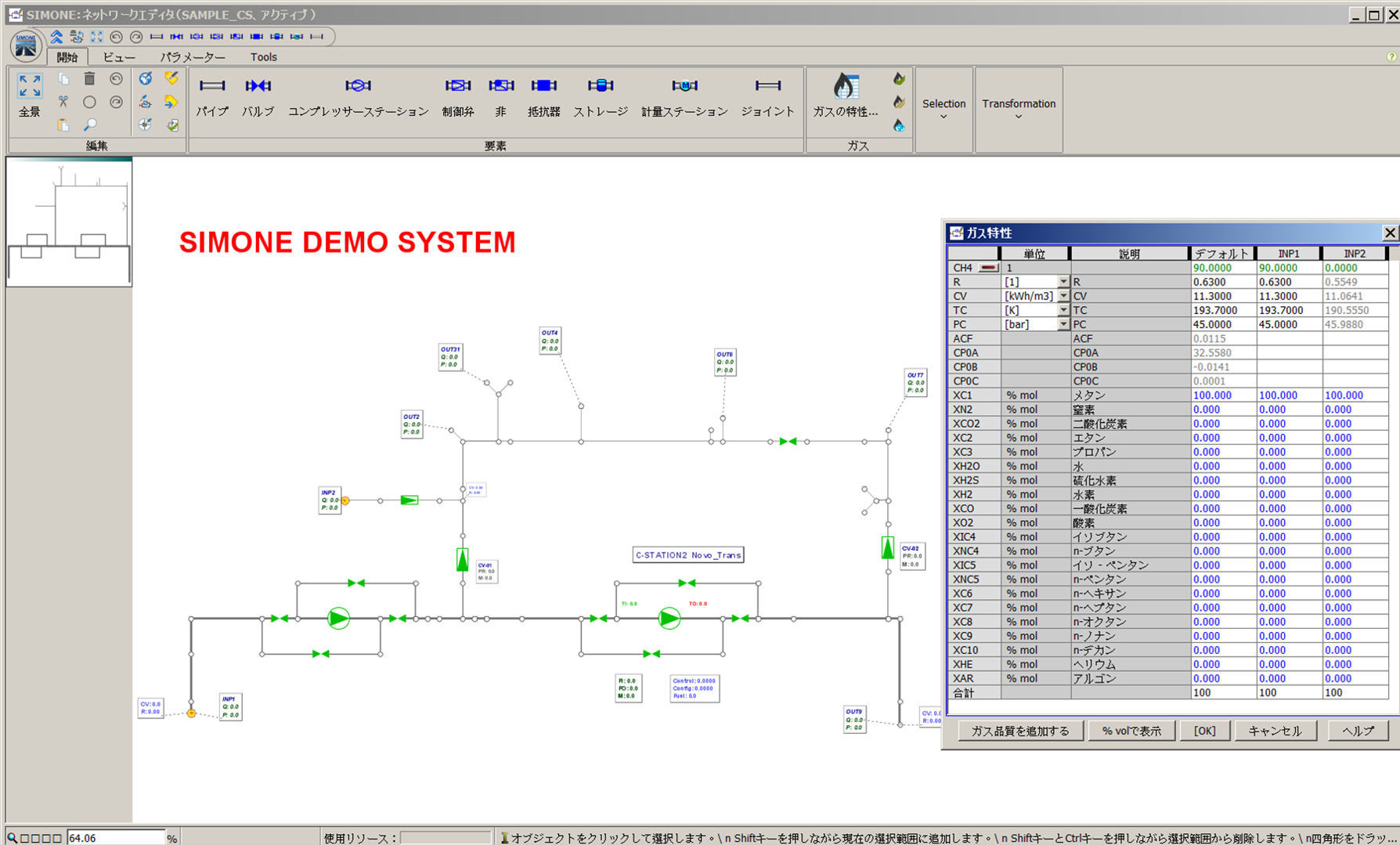

地形エディタは、WYSIWTGパイプラインシステムモデルを編集するための便利なツールです。ユーザーは、ネットワークスキームを簡単に描画し、要素の特定のプロパティを編集し、ネットワーク内のガスの初期設定を定義できます。ネットワークスキームは、結果の視覚化を改善するため、様々なテキストラベルとテーブルによって簡単に拡張できます。
タスクマネジメント
特定のネットワークについて、個々のシミュレーション/最適化シナリオを定義できます。シナリオの定義では、主に以下のような実際の動作条件を指定できます：
- 供給ノードのガスの特性
- 供給とオフテイク
- バルブ設定
- コンプレッサーステーションの構成とその運転条件
- 制御バルブの操作
- パイプの破裂は、事故などをシミュレーションするために使用される場合がある
制御アクションごとに、適用時間を規定できます。さらに、制御アクションは、ユーザー定義の論理条件によってトリガーされる場合があります。

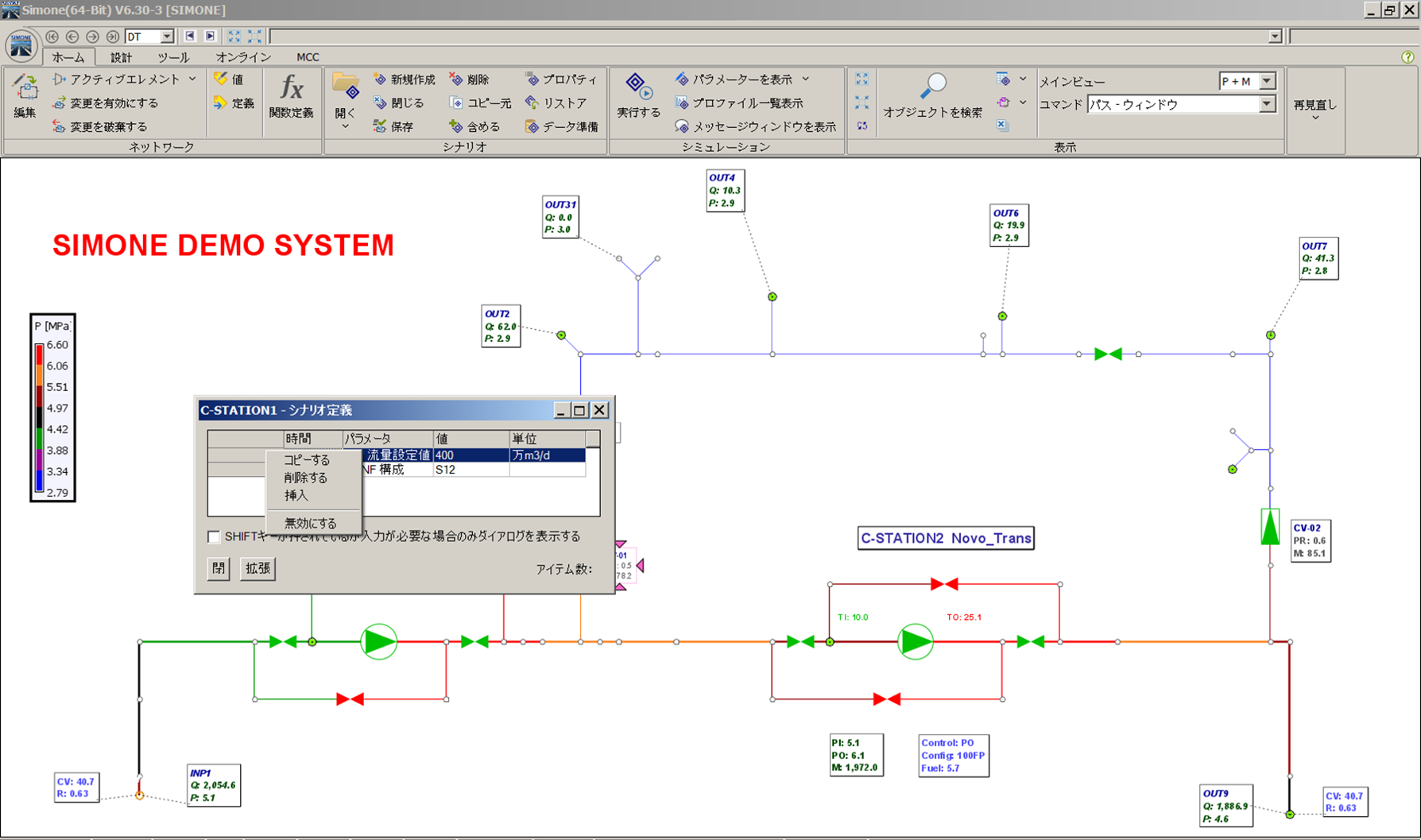

SIMONEには、制御アクションを簡単に作成するためのインタラクティブなシナリオエディタが装備されており、地形ビュー内のノード/要素をクリックすると、このオブジェクトの制御アクションのテーブルが開きます。シナリオパラメータの様々なビューを適応して、快適に編集できます。
結果の視覚化と分析
グラフの機能
SIMONEは、複雑なシミュレーション結果を分析するために以下の幅広いツールを提供します：

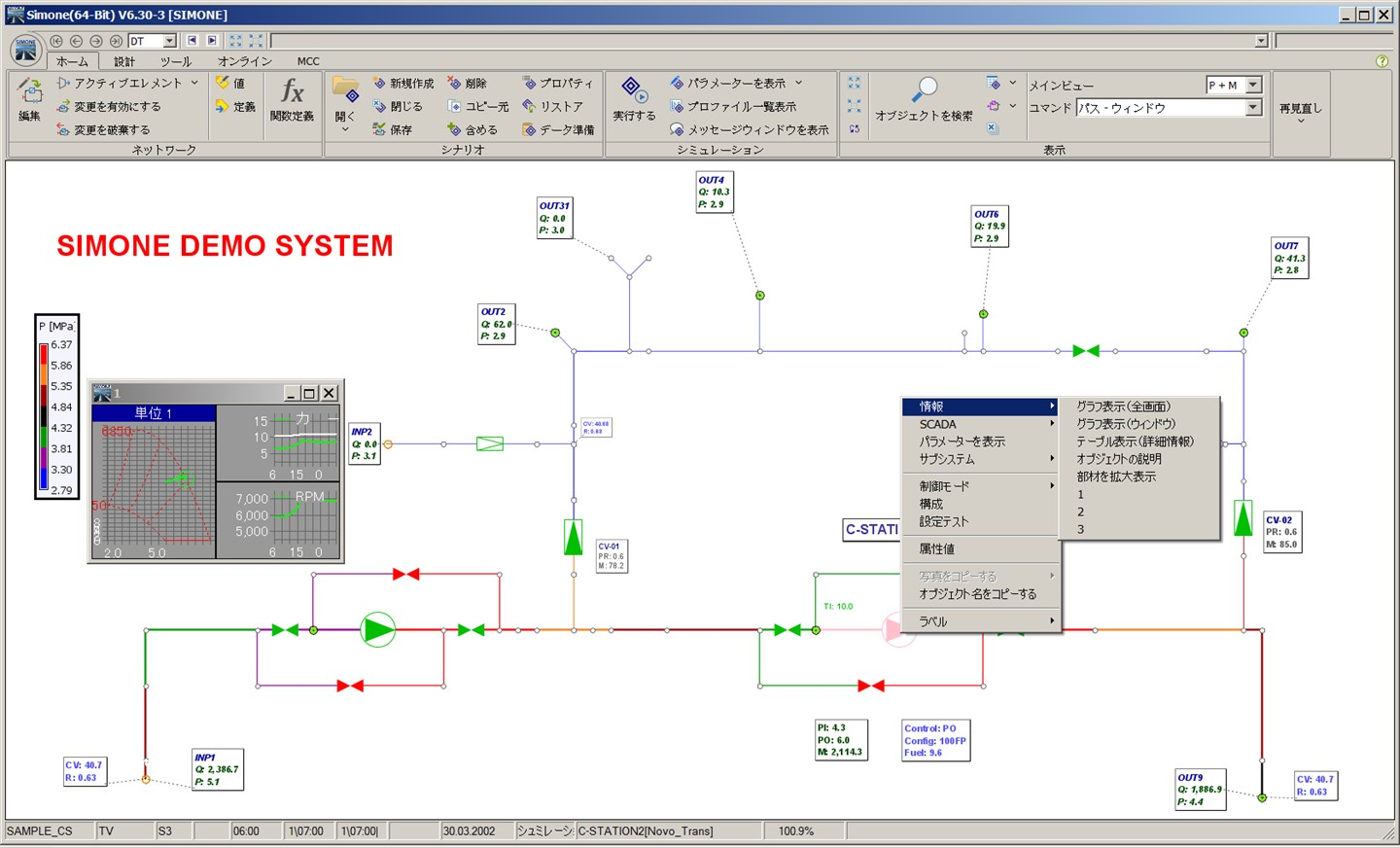

- 概略地形図は、その時点で選択された１つまたは２つの変数の要素の色付けと値の印刷によって示されます。詳細をズームしたり、表示されるテキスト情報の量を自動的に調整することも可能です。さらに、様々なラベルやテーブルを図に組み込むこともできます。
- 任意に選択された変数または式の時系列は、ネットワークオブジェクトをクリックすることで、ポップアップウィンドウまたは別の図に自動的に描画されます。
- 選択された変数の縦方向のプロファイル（その瞬間の）は、2つの特定のノードを接続するすべてのパスに対して準備できます。
- コンプレッサーの場合、ポップアップウィンドウまたは作業ポイントの軌道を含む操作領域の個別の図を使用できます。
ユーザー固有のニーズについては、上記の画像定義ツールを使用することで、ユーザー独自のルーティン使用などのためのグラフを作成できるようになっています。
表形式出力
SIMONEにはテーブル定義用のツールが装備されているため、目的に沿った形式で表形式出力を作成できます。ユーザーは独自のテーブルを定義し、それらをさらに処理するために標準ソフトウェアにインポートすることもできます。
制限違反チェック
SIMONEはあらゆる変数の制限を定義し、グラフとテーブル両方で制限違反を報告してくれるツールを提供します
システム統合
SIMONEは、あらゆるSCADAシステムとの統合をサポートします。このインターフェースは、オープンシステムアーキテクチャと承認された業界標準に基づいています。完全な統合からルーズカップリングまで、様々なユーザーインターフェイス戦略を実装して、お客様の要件を満たします。
いくつかのユーザー固有のGIS-SIMONE統合プロジェクトが成功を納めました。
また、SIMONEを他の第三者IS（消費予測、顧客および課金システム等）と統合することも可能です。
そしてSIMONEは、ローカルまたは階層制御システムの一部として使用できます。コンプレッサーステーションのローカル制御システムでのSIMONEの適応が成功例の一つです。
