ПРОГРАММНЫЙ КОМПЛЕКС SIMONE
Среда пользователя
Интерактивное редактирование сетей

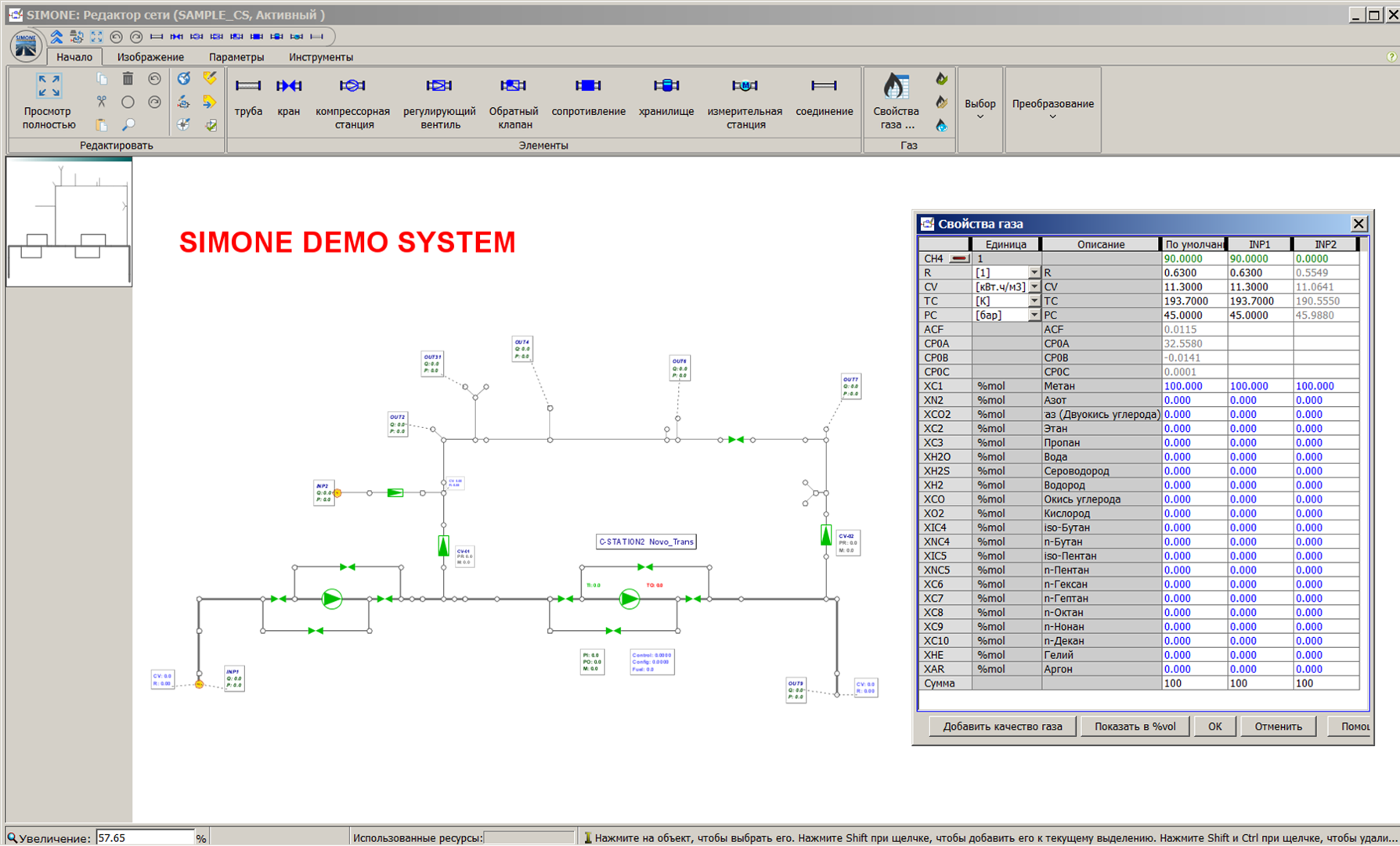

Редактор топографии является удобным инструментом для WYSIWYG редактирования модели системы трубопроводов. Пользователь может легко начертить схему сети, редактировать специфические свойства элементов и определить свойства и состояние газа в сети по умолчанию. Схема сети может быть легко повышена за счет различных ярлыков и таблиц для улучшения визуализации результатов.
Работа с задачами
Для данной сети можно определить индивидуальные сценарии моделирования или оптимизации. Любые реальные условия эксплуатации могут быть указаны в определении сценария, прежде всего:
- Свойства газа в источниках
- Подача и отборы
- Настройки кранов
- Конфигурация компрессорных станций и условия их работы
- Режим работы регуляторов
- Разрывы труб для моделирования аварии, и т.д.
Для каждого управляющего воздействия можно установить момент подачи заявки. Кроме того, управляющие воздействия могут быть вызваны логическими функциями, определенными пользователем.

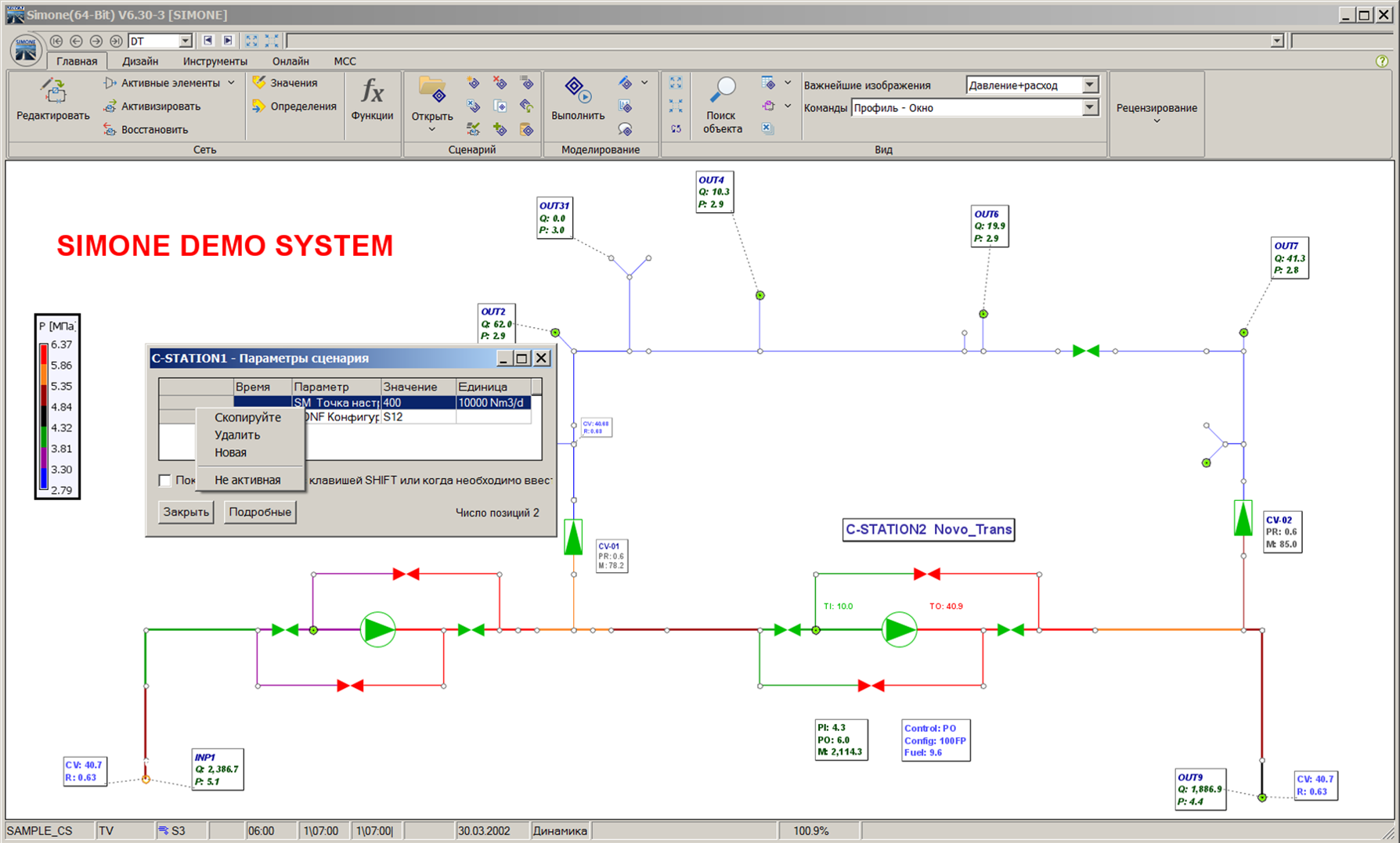

SIMONE пользуется интерактивным редактором сценариев для простого создания управляющих воздействий. Нажав на любой узел или элемент в топографии, оператор открывает таблицу управляющих воздействий для выбранного объекта. Различные виды параметров сценария могут быть применены для удобного редактирования.
Визуализация и анализ результатов
Графические возможности

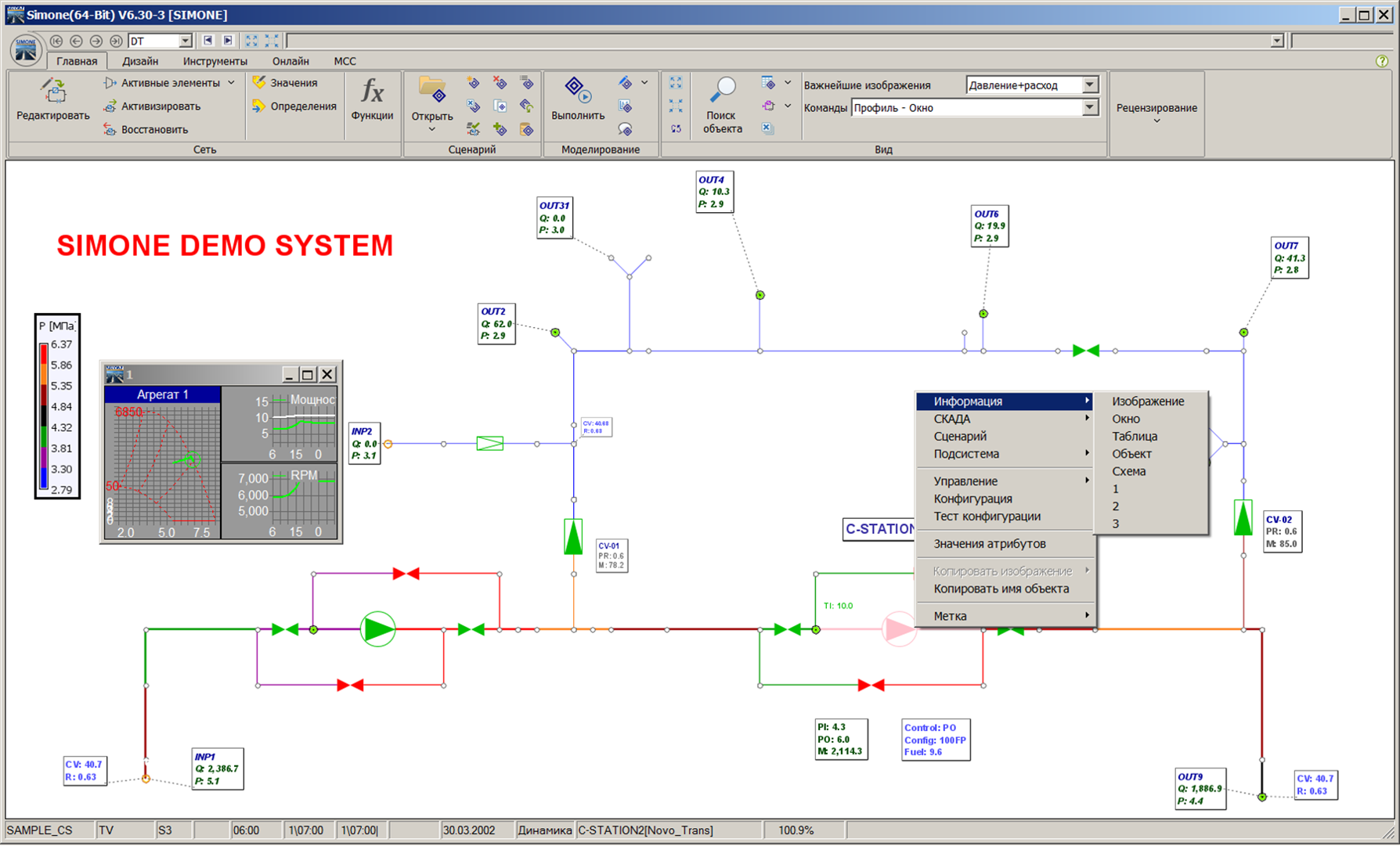

SIMONE предлагает широкий спектр инструментов для анализа сложных результатов моделирования:
- При помощи цвета элемента и его значения в схеме показаны одна или две переменные в любой момент времени. Подробности можно детализировать, причем количество представленной текстовой информации регулируется автоматически. Временное значение может быть легко передвинуто вверх или вниз. Кроме того, в диаграмму можно вставлять различные ярлыки и таблицы.
- Временной ряд выбранной переменной или выражения автоматически изображается либо на всплывающем окне или в отдельной схеме при нажатии на сетевой объект.
- Продольный профиль выбранной переменной (в момент времени) может быть получен для любого пути, соединяющего два выбранных узла.
- Для компрессоров существуют всплывающие окна или отдельные диаграммы рабочей зоны с траекторией рабочей точки.
Для особых пользовательских нужд доступны инструменты для создания собственных графиков и изображений, наиболее удобных для повседневного использования.
Табличный вывод
ПК SIMONE оснащен инструментами для определения таблиц и табличного вывода в желаемой форме. Пользователи могут определять свои собственные таблицы и импортировать их в стандартные программы для дальнейшей обработки.
Нарушения ограничений
SIMONE дает возможность установить ограничения для любой переменной, а также сообщить о нарушении ограничений, как в графиках, так и в таблицах.
Системная интеграция
SIMONE поддерживает интеграцию с любой системой SCADA. Интерфейс разработан на основе открытой архитектуры системы и признанных отраслевых стандартов. В соответствии с требованиями заказчика могут быть разработаны различные стратегии пользовательских интерфейсов, от полной интеграции до слабой связи.
Также в интеграции ГИС-SIMONE было успешно выполнено несколько особых пользовательских проектов.
Технологический интерфейс может быть также использован для решения задач по интеграции с другими системами третьих сторон, таких как прогноз потребления, клиентские и биллинговые системы, и т.д.
ПК SIMONE может быть эффективно использован как часть местной или иерархической системы управления. Хороший пример этого – успешное применение SIMONE в системе местного управления сложных компрессорных станций.
